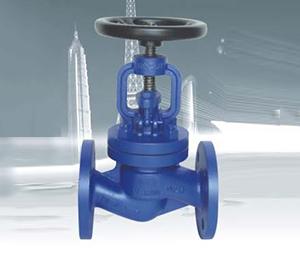

德標截止閥

發布日期：2018-06-06    點擊數：

立即咨詢

工程應用

德標裁止閥透用于公球壓力:PN1.8-15.0Mp3150LB-900LB 工作溫度-29-425℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管格介質啟閉裝置。

技術規范(德標)

驅動方式:手動/電動/氣動

結構形式:BB-BG-OS&Y

設計標準:DIN3356-82

結構長度標準:DIN3202-F1

連接法蘭標準:DIN2543-2545

對焊連接標準:DN3239DNEN12627-4

試驗和檢驗標準:DIN3230-81

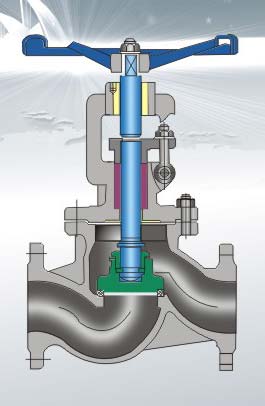

操作原理和結構說明

手輪順時針方向轉時，同桿向下移動，閥辮下降使密封面密合，將通路切斷。逆轉時劃開啟，閥桿提到最高點上密封起作用。

本閥門增加了一個上密封，在閥門開啟狀態時，與填料一起兩層密封作用，并對填料有一定的保護作用。

特點:球型錐面閥蕊

德標截止閥采用獨特球型錐面閥薦代替?zhèn)鹘y(tǒng)的平面閥薦，可手動粗略進行流水控制，閥裝表面硬化處理，提高了密封性能，DN150以下并可立式安裝，閥薦自行調整。
