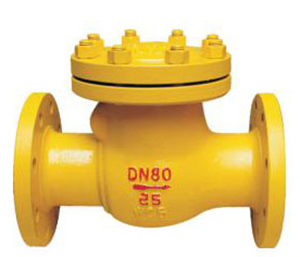

H44N旋啟式止回閥

發布日期：2018-06-06    點擊數：

立即咨詢

一、概述

該旋啟式止回閥閥瓣利用流體壓差和自身重力實現旋轉運動，流阻系數小。適用于大部分的貯罐區重直管路上。自動阻止介質逆流，保證上游設備。

注:本閥可垂直水平安裝，垂直安裝介質必須有下向上。

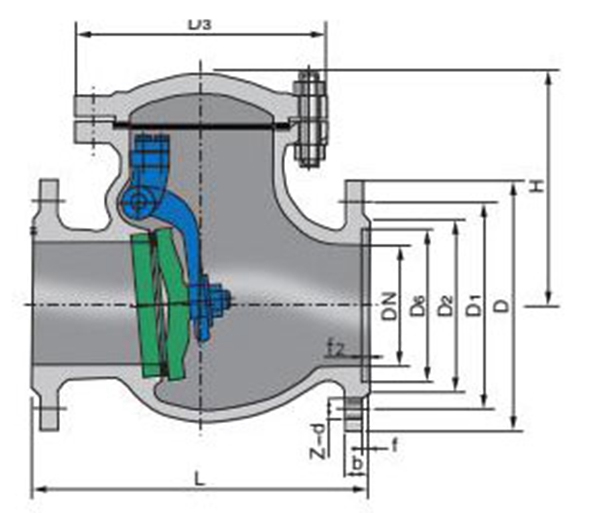

二、主要設計參數

設計、制造:GB/T12236-89

法蘭連接:JB/T79-94 GB9113-2000

結構長度:GB12221-89

公稱通徑:DN25-200mm

公稱壓力:PN2.5、4.0MPa
